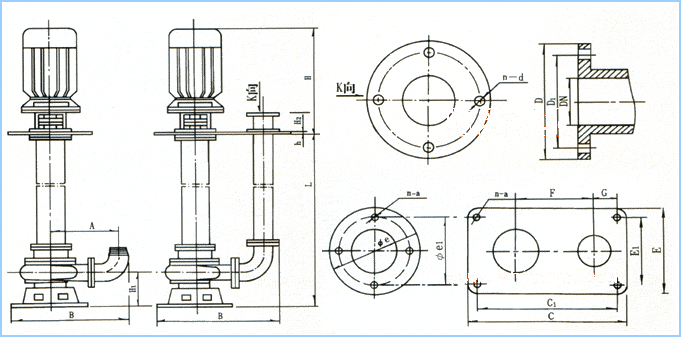

YW型液下排污泵安裝尺寸圖
時間：2008-4-17 9:43:39來源：http://www.xhq7.com作者：弘凌泵閥
YW型液下排污泵安裝尺寸圖：
| 序號 | 型號 | DN | D1 | D | n-φd | B | H1 | L | h | H2 | H | A | C×E | C1×E1 | F | G | n-φa | φe | φe1 |
| 1 | 50-20-7-0.75 | 50 | 110 | 140 | 4-φ14 | 470 | 180 | 1～5 | 14 | 80 | 400 | 200 | 500×320 | 465×285 | 225 | 110 | 4-φ14 | 360 | 325 |
| 2 | 50-10-10-0.75 | 50 | 110 | 140 | 4-φ14 | 340 | 132 | 1～5 | 14 | 80 | 400 | 200 | 500×320 | 465×285 | 225 | 110 | 4-φ14 | 360 | 325 |
| 3 | 50-20-15-1.5 | 50 | 110 | 140 | 4-φ14 | 405 | 135 | 1～5 | 14 | 80 | 415 | 220 | 500×360 | 465×325 | 245 | 70 | 4-φ14 | 360 | 325 |
| 4 | 50-15-25-2.2 | 50 | 110 | 140 | 4-φ14 | 470 | 180 | 1～5 | 14 | 80 | 490 | 260 | 580×380 | 540×340 | 285 | 88 | 4-φ14 | 380 | 340 |
| 5 | 50-18-30-3 | 50 | 110 | 140 | 4-φ14 | 470 | 180 | 1～5 | 14 | 80 | 510 | 260 | 580×380 | 540×340 | 285 | 88 | 4-φ14 | 380 | 340 |
| 6 | 50-25-32-5.5 | 50 | 110 | 140 | 4-φ14 | 470 | 180 | 1～5 | 14 | 80 | 510 | 260 | 580×380 | 540×340 | 285 | 88 | 4-φ14 | 380 | 340 |
| 7 | 50-20-40-7.5 | 50 | 110 | 140 | 4-φ14 | 440 | 143 | 1～5 | 14 | 80 | 415 | 250 | 550×360 | 515×325 | 285 | 90 | 4-φ14 | 360 | 325 |
| 8 | 65-25-15-2.2 | 65 | 130 | 160 | 4-φ14 | 440 | 143 | 1～5 | 14 | 80 | 415 | 250 | 550×360 | 515×325 | 285 | 95 | 4-φ14 | 360 | 325 |
| 9 | 65-37-13-3 | 65 | 130 | 160 | 4-φ14 | 440 | 143 | 1～5 | 14 | 80 | 490 | 270 | 550×360 | 515×325 | 285 | 95 | 4-φ14 | 360 | 325 |
| 10 | 65-25-30-4 | 65 | 130 | 160 | 4-φ14 | 505 | 180 | 1～5 | 16 | 80 | 580 | 290 | 580×380 | 540×340 | 305 | 88 | 4-φ18 | 380 | 340 |
| 11 | 65-30-40-7.5 | 65 | 130 | 160 | 4-φ14 | 505 | 180 | 1～5 | 16 | 80 | 580 | 290 | 580×380 | 540×340 | 305 | 88 | 4-φ14 | 380 | 340 |
| 12 | 65-35-50-11 | 65 | 130 | 160 | 4-φ14 | 470 | 143 | 1～5 | 16 | 80 | 415 | 285 | 550×360 | 515×325 | 290 | 95 | 4-φ14 | 380 | 340 |
| 13 | 65-35-60-15 | 65 | 130 | 160 | 4-φ14 | 470 | 143 | 1～5 | 14 | 100 | 415 | 285 | 550×360 | 540×340 | 290 | 95 | 4-φ18 | 380 | 340 |
| 14 | 80-40-7-2.2 | 80 | 150 | 190 | 4-φ18 | 470 | 143 | 1～5 | 14 | 100 | 415 | 285 | 550×360 | 515×325 | 290 | 95 | 4-φ14 | 360 | 325 |
| 15 | 80-43-13-3 | 80 | 150 | 190 | 4-φ18 | 470 | 143 | 1～5 | 14 | 100 | 510 | 285 | 550×360 | 515×325 | 290 | 95 | 4-φ14 | 360 | 325 |
| 16 | 80-40-15-4 | 80 | 150 | 190 | 4-φ18 | 470 | 143 | 1～5 | 14 | 100 | 510 | 285 | 550×360 | 515×325 | 290 | 95 | 4-φ14 | 360 | 325 |
| 17 | 80-65-25-7.5 | 80 | 150 | 190 | 4-φ18 | 550 | 180 | 1～5 | 14 | 100 | 510 | 340 | 620×380 | 580×340 | 345 | 85 | 4-φ14 | 380 | 340 |
| 18 | 100-80-10-4 | 100 | 170 | 210 | 4-φ18 | 550 | 180 | 1～7 | 16 | 100 | 580 | 410 | 800×480 | 760×440 | 430 | 120 | 4-φ18 | 480 | 440 |
| 19 | 100-110-10-5.5 | 100 | 170 | 210 | 4-φ18 | 690 | 185 | 1～7 | 16 | 100 | 580 | 410 | 800×480 | 760×440 | 430 | 120 | 4-φ18 | 480 | 440 |
| 20 | 100-100-15-7.5 | 100 | 170 | 210 | 4-φ18 | 690 | 185 | 1～7 | 16 | 100 | 580 | 410 | 800×480 | 760×440 | 430 | 120 | 4-φ18 | 480 | 440 |
| 21 | 100-85-20-7.5 | 100 | 170 | 210 | 4-φ18 | 815 | 230 | 1～7 | 18 | 100 | 790 | 490 | 900×560 | 860×520 | 510 | 120 | 4-φ18 | 560 | 520 |
| 22 | 100-100-25-11 | 100 | 170 | 210 | 4-φ18 | 690 | 185 | 1～7 | 16 | 100 | 620 | 410 | 800×480 | 760×440 | 430 | 120 | 4-φ18 | 480 | 440 |
| 23 | 100-100-30-15 | 100 | 170 | 210 | 4-φ18 | 690 | 185 | 1～7 | 16 | 100 | 620 | 410 | 800×480 | 760×440 | 430 | 120 | 4-φ18 | 480 | 440 |
| 24 | 100-100-35-18.5 | 100 | 170 | 210 | 4-φ18 | 815 | 230 | 1～7 | 18 | 100 | 790 | 490 | 900×560 | 860×520 | 510 | 120 | 4-φ18 | 560 | 520 |
| 25 | 150-145-9-7.5 | 150 | 225 | 265 | 8-φ18 | 775 | 215 | 1～7 | 16 | 140 | 620 | 465 | 850×360 | 810×320 | 495 | 160 | 4-φ18 | 360 | 320 |
| 26 | 150-150-15-15 | 150 | 225 | 265 | 8-φ18 | 770 | 210 | 1～7 | 18 | 140 | 750 | 465 | 900×560 | 860×520 | 495 | 125 | 4-φ18 | 560 | 520 |
| 27 | 150-150-20-18.5 | 150 | 225 | 265 | 8-φ18 | 920 | 270 | 1～7 | 20 | 140 | 810 | 565 | 1000×600 | 950×550 | 595 | 125 | 4-φ23 | 600 | 550 |
| 28 | 150-150-25-22 | 150 | 225 | 265 | 8-φ18 | 920 | 270 | 1～7 | 20 | 140 | 850 | 565 | 1000×600 | 950×550 | 595 | 125 | 4-φ23 | 600 | 550 |
| 29 | 150-130-30-22 | 150 | 225 | 265 | 8-φ18 | 920 | 270 | 1～7 | 20 | 140 | 850 | 545 | 1000×660 | 950×550 | 595 | 125 | 4-φ23 | 660 | 610 |
| 30 | 150-150-30-30 | 150 | 225 | 265 | 8-φ18 | 900 | 290 | 1～7 | 20 | 140 | 850 | 565 | 1000×600 | 950×610 | 570 | 125 | 4-φ23 | 600 | 550 |
| 31 | 150-200-30-37 | 150 | 225 | 265 | 8-φ18 | 900 | 290 | 1～7 | 20 | 140 | 850 | 545 | 1000×660 | 950×610 | 570 | 125 | 4-φ23 | 660 | 610 |
| 32 | 200-300-7-11 | 200 | 295 | 335 | 8-φ18 | 1010 | 270 | 1～7 | 18 | 200 | 750 | 580 | 1150×650 | 1150×600 | 690 | 150 | 4-φ18 | 650 | 600 |
| 33 | 200-250-11-15 | 200 | 295 | 335 | 8-φ18 | 1010 | 270 | 1～7 | 18 | 200 | 790 | 580 | 1150×550 | 1100×500 | 680 | 180 | 4-φ18 | 550 | 500 |
| 34 | 200-400-10-22 | 200 | 295 | 335 | 8-φ18 | 1000 | 290 | 1～7 | 20 | 200 | 850 | 580 | 1150×550 | 1100×500 | 680 | 180 | 4-φ23 | 550 | 500 |
| 35 | 200-400-13-30 | 200 | 295 | 335 | 8-φ18 | 1000 | 290 | 1～7 | 22 | 200 | 850 | 580 | 1150×550 | 1100×500 | 680 | 180 | 4-φ23 | 550 | 500 |
| 36 | 200-250-15-18.5 | 200 | 295 | 335 | 8-φ18 | 1010 | 270 | 1～7 | 18 | 200 | 790 | 580 | 1150×550 | 1100×500 | 680 | 180 | 4-φ18 | 550 | 500 |
| 37 | 200-300-15-22 | 200 | 295 | 335 | 8-φ18 | 1045 | 270 | 1～7 | 20 | 200 | 810 | 590 | 1150×650 | 1100×600 | 680 | 180 | 4-φ23 | 650 | 600 |
| 38 | 200-250-22-30 | 200 | 295 | 335 | 8-φ18 | 1045 | 300 | 1～7 | 22 | 200 | 950 | 590 | 1150×650 | 1100×600 | 690 | 150 | 6-φ18 | 650 | 600 |
| 39 | 200-350-25-37 | 200 | 295 | 335 | 8-φ18 | 1150 | 300 | 1～7 | 22 | 200 | 980 | 630 | 1400×700 | 1350×650 | 750 | 180 | 6-φ23 | 700 | 650 |
| 40 | 200-400-30-55 | 200 | 295 | 335 | 8-φ18 | 1150 | 300 | 1～7 | 22 | 200 | 1005 | 630 | 1400×700 | 1350×650 | 750 | 180 | 6-φ23 | 700 | 650 |
| 41 | 250-600-9-30 | 250 | 350 | 390 | 12-φ18 | 1000 | 290 | 1～7 | 22 | 250 | 950 | 640 | 1400×650 | 1350×600 | 750 | 200 | 6-φ23 | 650 | 600 |
| 42 | 250-600-12-37 | 250 | 350 | 390 | 12-φ18 | 1165 | 300 | 1～7 | 22 | 250 | 980 | 735 | 1400×700 | 1350×650 | 800 | 200 | 6-φ23 | 700 | 650 |
| 43 | 250-600-15-45 | 250 | 350 | 390 | 12-φ18 | 1165 | 300 | 1～7 | 22 | 250 | 1005 | 735 | 1400×700 | 1350×650 | 800 | 200 | 6-φ23 | 700 | 650 |
| 44 | 250-600-20-55 | 250 | 350 | 390 | 12-φ18 | 1165 | 300 | 1～7 | 22 | 250 | 1005 | 735 | 1400×700 | 1350×650 | 800 | 200 | 6-φ23 | 700 | 650 |
| 45 | 250-600-25-75 | 250 | 350 | 390 | 12-φ18 | 1165 | 300 | 1～7 | 22 | 250 | 1010 | 750 | 1400×700 | 1350×650 | 800 | 200 | 6-φ23 | 700 |
650 |
YW型液下排污泵產品概述：
YW型液下排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

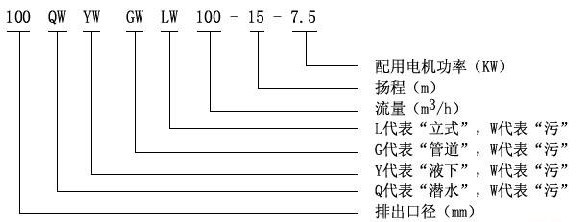

YW型液下排污泵型號意義：
YW型液下排污泵使用條件：
1、泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。
2、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
3、鑄鐵材質的使用范圍這PH5～9。
4、不銹鋼材質可使用一般腐蝕性介質。
5、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度、介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
YW型液下排污泵產品特點：
1．采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。
2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。
3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。
4、泵結構緊湊，體積小，移動方便，安裝簡單。
5、可配備液位自動控制柜，根據所需的液位變化，自動控制泵的起停，無需專人看管，使用極為方便。
6、泵為立式結構，工作時泵體浸在液體中因而很容易起動，不存在排氣抽空問題，同時具有無泄漏等特點，液下深度可達7米。
7、接軸結構先進可靠，泵與電機采用連軸器聯結，泵軸尺寸精密，保證了泵平穩運行，留有足夠的安全系數。
8、泵有單管安裝和雙管安裝兩種，支承件有圓盤和方盤安裝，適合不同需要。
YW型液下排污泵結構圖：
|
1
|
電機
|
11
|
油室
|
|
2
|
聯軸器
|
12
|
機械密封
|
|
|
3
|
電機座
|
13
|
后蓋板
|
|
|
4
|
上軸承
|
14
|
鍵
|
|
|
5
|
上軸承座
|
15
|
葉輪螺母
|
|
|
6
|
安裝盤
|
16
|
葉輪
|
|
|
7
|
加長軸
|
17
|
密封環
|
|
|
8
|
支撐管
|
18
|
泵體
|
|
|
9
|
下軸承
|
19
|
出水管
|
|
|
10
|
上機械密封
|
20
|
底盤
|
YW型液下排污泵產品用途：
YW型液下排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。
YW型液下排污泵性能參數：
|
型 號
|
口 徑
(mm) |
流 量
(m3/h) |
揚 程
(m) |
功 率
(kw) |
轉 速
(r/min) |
效 率
(%) |
|
YW25-8-22-1.1
|
25
|
8
|
22
|
1.1
|
2825
|
38.5
|
|
YW32-12-15-1.1
|
32
|
12
|
15
|
1.1
|
2825
|
40
|
|
YW40-15-15-1.5
|
40
|
15
|
15
|
1.5
|
2840
|
45.1
|
|
YW40-15-30-2.2
|
40
|
15
|
30
|
2.2
|
2840
|
48
|
|
YW50-20-7-0.75
|
50
|
20
|
7
|
0.75
|
1390
|
54
|
|
YW50-10-10-0.75
|
50
|
10
|
10
|
0.75
|
1390
|
56
|
|
YW50-20-15-1.5
|
50
|
20
|
15
|
1.5
|
2840
|
55
|
|
YW50-15-25-2.2
|
50
|
15
|
25
|
2.2
|
2840
|
56
|
|
YW50-18-30-3
|
50
|
18
|
30
|
3
|
2880
|
58
|
|
YW50-25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
YW50-20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
YW65-25-15-2.2
|
65
|
25
|
15
|
2.2
|
2840
|
52
|
|
YW65-37-13-3
|
65
|
37
|
13
|
3
|
2880
|
55
|
|
YW65-25-30-4
|
65
|
25
|
30
|
4
|
2890
|
58
|
|
YW65-30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
YW65-35-50-11
|
65
|
35
|
50
|
11
|
2930
|
60
|
|
YW65-35-60-15
|
65
|
35
|
60
|
15
|
2930
|
63
|
|
YW80-40-7-2.2
|
80
|
40
|
7
|
2.2
|
1420
|
52
|
|
YW80-43-13-3
|
80
|
43
|
13
|
3
|
2880
|
50
|
|
YW80-40-15-4
|
80
|
40
|
15
|
4
|
2890
|
57
|
|
YW80-65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
YW100-80-10-4
|
100
|
80
|
10
|
4
|
1440
|
62
|
|
YW100-110-10-5.5
|
100
|
110
|
10
|
5.5
|
1440
|
66
|
|
YW100-100-15-7.5
|
100
|
100
|
15
|
7.5
|
1440
|
67
|
|
YW100-85-20-7.5
|
100
|
85
|
20
|
7.5
|
1440
|
68
|
|
YW100-100-25-11
|
100
|
100
|
25
|
11
|
1460
|
65
|
|
YW100-100-30-15
|
100
|
100
|
30
|
15
|
1460
|
66
|
|
YW100-100-35-18.5
|
100
|
100
|
35
|
18.5
|
1470
|
65
|
|
YW125-130-15-11
|
125
|
130
|
15
|
11
|
1460
|
62
|
|
YW120-130-20-15
|
125
|
130
|
20
|
15
|
1460
|
63
|
|
YW150-145-9-7.5
|
150
|
145
|
9
|
7.5
|
1440
|
63
|
|
YW150-180-15-15
|
150
|
180
|
15
|
15
|
1460
|
65
|
|
YW150-180-20-18.5
|
150
|
180
|
20
|
18.5
|
1470
|
75
|
|
YW150-180-25-22
|
150
|
180
|
25
|
22
|
1470
|
76
|
|
YW150-130-30-22
|
150
|
130
|
30
|
22
|
1470
|
75
|
|
YW150-180-30-30
|
150
|
180
|
30
|
30
|
1470
|
73
|
|
YW150-200-30-37
|
150
|
200
|
30
|
37
|
1480
|
70
|
|
YW200-300-7-11
|
200
|
300
|
7
|
11
|
970
|
73
|
|
YW200-250-11-15
|
200
|
250
|
11
|
15
|
970
|
74
|
|
YW200-400-10-22
|
200
|
400
|
10
|
22
|
1470
|
76
|
|
YW200-400-13-30
|
200
|
400
|
13
|
30
|
1470
|
73
|
|
YW200-250-15-18.5
|
200
|
250
|
15
|
18.5
|
1470
|
72
|
|
YW200-300-15-22
|
200
|
300
|
15
|
22
|
1470
|
73
|
|
YW200-250-22-30
|
200
|
250
|
22
|
30
|
1470
|
71
|
|
YW200-350-25-37
|
200
|
350
|
25
|
37
|
1980
|
75
|
|
YW200-400-30-55
|
200
|
400
|
30
|
55
|
1480
|
70
|
|
YW250-600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
|
YW250-600-12-37
|
250
|
600
|
12
|
37
|
1480
|
78
|
|
YW250-600-15-45
|
250
|
600
|
15
|
45
|
1480
|
75
|
|
YW250-600-20-55
|
250
|
600
|
20
|
55
|
1480
|
73
|
|
YW250-600-25-75
|
250
|
600
|
25
|
75
|
1480
|
73
|
|
YW300-800-12-45
|
300
|
800
|
12
|
45
|
980
|
76
|
|
YW300-500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
YW300-800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
YW300-600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
YW300-800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
YW300-950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
YW300-1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
YW350-1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
YW350-1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
YW350-1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
YW350-1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
YW350-1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
YW400-1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
|
YW400-2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
YW400-1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
YW400-1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
YW400-1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
|
YW400-1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
YW500-2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
YW500-2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
YW500-2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
YW500-2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
YW型液下排污泵性能型譜圖：
YW型液下排污泵注意事項：
1.泵使用前應仔細檢査泵和電機有無損傷.檢査緊固件緊固情況。
2.盤動泵檢査有無磨擦聲.同時檢査泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm
3.接泵出液口之管路.應另設支架.不允許將其重量加于泵體上。
4.水泵在無特殊情況必須配備全自動水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行.
5.不得將水泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%）.好能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機
YW型液下排污泵維護保養：
1.水泵應有專人管理與使用.并定期檢査水泵的電路和水泵工作是否正常。
2.每次使用特別是用于較稠較粘的漿液后.應將水泵放在消水中運轉數分鐘.防止泵內留下沉積物.保證水泵的淸潔。
3.在常規狀態下.泵每使用300-500小時后應加注或更換油室中機油（10-30#機油）.使機械密封保持良好的潤滑狀態.提高機械密封的使用壽命。
4.葉輪和泵體之間的密封環具有密封功能.如密封環損壞將直接影響泵的性能.必要時應更換。
YW型液下排污泵故障原因及排除方法：
|
故障現象
|
原因分析
|
排除方法
|
|
流量不足或不出水
|
1.葉輪旋轉錯誤
2.閥門是否打幵和完好
3.管道葉輪被堵
4.轉速過低
5.揚程過高
6.抽送介質密度較大和精度較高
7.密封圈損壞(口環處）
|
1.調整葉輪旋轉方向
2.檢査、維修、排除
3.清理雜物
4.檢查電器設備及電路
5.改泵或降低揚程
6.用水沖稀降低濃度和粘度
7.更換
|
|
運行不穩定或
泵不能啟動
|
1.葉輪不平衡
2.軸承損壞
3.缺相
4.葉輪卡住
|
1.送制造廠調換或校正
2.更換
3.檢査電路進行修復
4.排除雜物
|
|
電流過大
|
1.工作電壓低
2.管道葉輪受阻
3.使用揚程過低
4.抽送液體的高度或粘度較高
|
1.調整工作電壓
2.清理管道、葉輪堵物
3一減少流量.提高揚程
4.改變密度或粘度
|
|
泵有雜音或
振 動
|
1.泵軸、電機軸不同心
2.介質中有氣體
3.腐蝕使泵軸不平衡
4.傳動裝置處嫘栓松動
5.泵軸彎曲
|
1.調整
2.降溫或壓
3.更換
4.緊固
5.校直或換
|
